母线和母线槽的区别是什么?

更新时间:2020-09-29  19:21:00  作者:鸿顺电力  来源:http://www.hzhongshun.com/hzhsdl/vip_doc/18536314.html


  在变电所中各级电压配电装置的连接,以及变压器等电气设备和相应配电装置的连接,大都采用矩形或圆形截面的裸导线或绞线,这统称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中,有巨大的电能通过,短路时,承受着很大的发热和电动力效应,因此,必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。


  母线按结构分为硬母线和软母线。硬母线又分为矩形母线和管形母线。


  矩形母线一般使用于主变压器至配电室内,其优点是施工安装方便,运行中变化小,载流量大,但造价较高。


  软母线用于室外,因空间大,导线有所摆动也不致于造成线间距离不够。软母线施工简便,造价低廉。


  母线槽系统是一个高效输送电流的配电装置,尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层建筑和大型厂房车间的出现,作为输电导线的传统电缆现在大电流输送系统中已不能满足要求,多路电缆的并联使用给现场安装施工连接带来了诸多不便。母线槽作为一种新型配电导线应运而生,与传统的电缆相比,在大电流输送时充分体现出它的优越性,同时由于采用了新技术、新工艺,大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使整个系统更加完善。母线槽的结构说明如下:

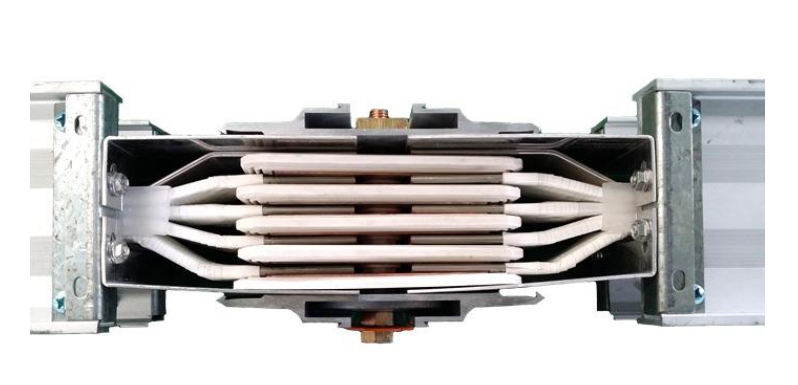

母线槽


  绝缘支撑----是母线槽设备的组成部分,用来支撑母线槽设备中的导体。


  安装板------用于支撑各种元件并且适合于成套设备中安装的板。


  安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。


  外壳--------外壳是保护设备免受某些外部因素影响,并使设备在各个方向不被直接解及的一种部件,其防护等级至少为IP30。


  门----------一种带铰链的或可滑动的覆板。


  盖板--------是外壳的上下壳面,通常是指母线槽设备上的一种部件,用它来遮盖外壳上的开口。用螺钉或类似方法将其固定,设备投入运行后一般不再拆卸。


  侧板--------是外壳的左右壳面,通常指母线槽设备上的一种部件,它是用来遮盖外壳上开口的。用螺钉或类似方法将其固定,设备投入运行之后一般不再拆卸。


  绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。


  带电部件----在正常使用中用以通电的导体或导电部件,包括中性导体,但不包括中性保护导休。


  裸露导电部件---电气设备的一种可触及的导电部件,它通常不带电,但在故障情况下可能带电。


  保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。
