密集型母线槽是树干式系统中的类别吗?

时间:2021-03-05     作者:鸿顺电力【原创】

  密集型母线槽属树干式系统,具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用按绝缘方式,可分为空气式插接密集型母线槽、密集绝缘插接密集型母线槽和高强度插接密集型母线槽三种。


  空气式插接密集型母线槽(BMC)。由于母线之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,故在南方极少使用。但它产生的杂散电流及感抗要比密集型密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接密集型母线槽大。

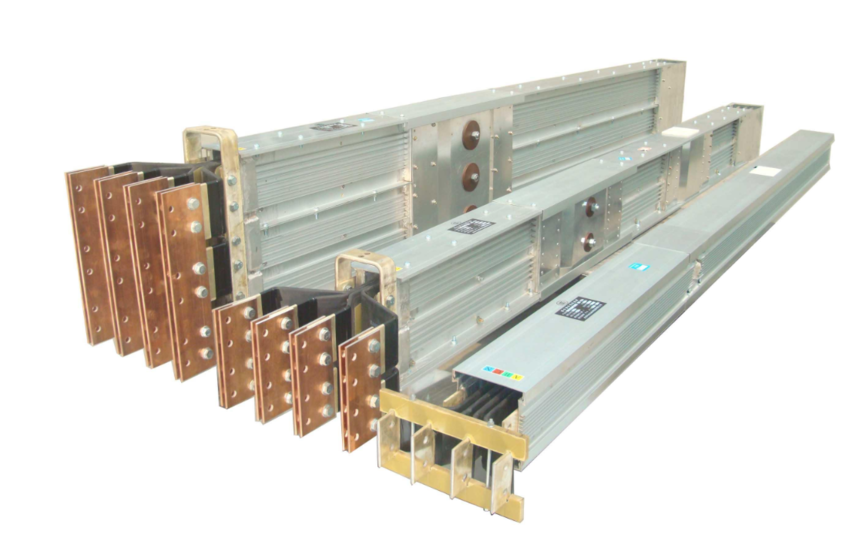

密集型母线槽


  1.并且接头之间体积过大,水平母线段尺寸不一致,外形不够美观。


  2.密集绝缘插接密集型母线槽(CMC)。其防潮、散热效果较差。在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降。


  3.母线的散热主要靠外壳,由于线与线之间紧凑排列安装,L2、L3相热能散发缓慢,形成密集型母线槽温升偏高。


  4.密集绝缘插接密集型母线槽受外壳板材限制,只能生产不大于3m的水平段。由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声。高强度封闭式密集型母线槽(CFW)。


  5.其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使密集型母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。
