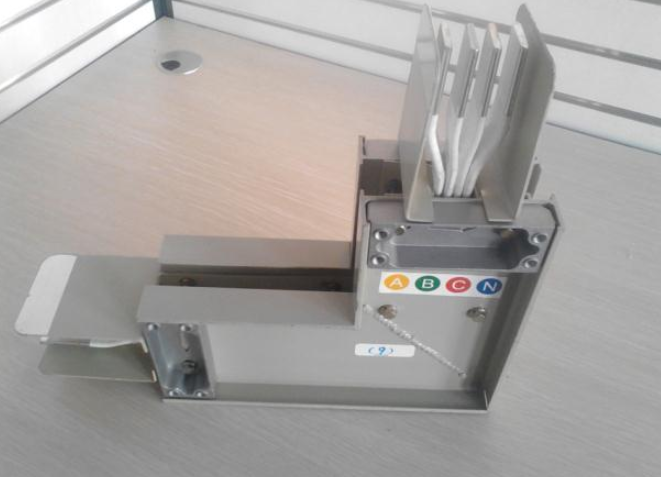

母线槽安装规范需要注意的方面时间:2021-02-25 母线槽安装规范母线槽安装规范安装质量是确保封闭母线系统顺利通电,安全运行的重要保证,行之有效的安装规范是安装质量的保证。“优越”母线槽安装规范分如下四项:母线槽的安装准备母线槽的安装人员母线槽安装,操作和维修保养应由专业安装人员进行;母线槽安装人员应具备如下要求;应能熟悉母线槽的结构。 1.操作和安装;应经过用电设备系统的送电、测试培训;应有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安装用手套等)。母线槽的安装,测量设备?吊装设备:脚手架、人宇梯、手动葫芦;现场制作设备:临时电源、冲击钻、切割机、电焊机等;锁紧设备:螺丝刀、M6-16扳手、套筒和扭矩扳手;测试设备:水平仪、卷尺、细线吊垂、500V兆欧表 2.母线槽安装步骤(所有安装步骤应在母线槽不带电时进行)根据母线槽最终设计走向,确认其走向上的障碍物及预留位置有无更改;进行母线槽安装现场的支架制作及安装;进行安装前的绝缘检测;吊装母线槽及段间连接;对前期安装进行矫正、调整、检查;将母线槽与配电设备(开关柜、变压器等)连接;安装插接箱等装置;对母线槽系统进行电气检测。 3.母线槽安装规则母线槽的装卸和储存?母线槽不得用裸钢丝绳起吊和绑扎,母线槽不得任意堆放和在地面上拖拉.外壳上不得进行其他作业,应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内。母线槽上下摞放之间应夹放软包装隔垫,并妥善保管。 4.母线槽的安装走向每批母线槽发货时.都配备走向图并附带一套详细的走向清单。所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。母线槽安装前的检测?检查母线槽外壳是否完整,有无损坏,检查母线槽外壳螺栓有无松动,并保证螺栓连接可靠;检查母线槽插接口是否关闭、锁紧;用500V兆欧表测量绝缘电阻,其电阻值每节不小于20MΩ。 5.母线槽的连接母线槽支架必须安装牢固,母线槽应按分段序号、相序、编号、方向和安装标志正确放置,节与节连接时,相邻段母线槽应对准,连接后母线槽导体与外壳不应承受机械应力。 6.连接安装步骤:先检查母线槽一端的导体连接面及接头器有无磕碰损伤,确认无弊后将两节母线槽开始对接接头器母线,应将母线槽导体插入接头器内,在确保到位后运用扭力扳手锁紧;对接式母线槽,应将需连接的两节母线导体的端头部分相互平行对准,再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片,铜连接片间夹放一块绝缘隔板。 7.确认无弊后,穿入绝缘螺栓,并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位,收紧螺栓。螺栓紧固力矩(M10螺栓力矩值17.7~22.6N.M,M12螺栓力矩值31.4~39.2N.M,M14螺栓力矩值51.O~60.8?N.M,M16螺栓力矩78.5~98.IN.M)。用O.1毫米塞尺检查,塞入度小于10mm为合格。拧紧左右侧板及上下盖板螺丝。母线槽整体连接后,必须用万用电表1Ω档检查接地电阻,阻值小于O.1Ω以确保接地要求。 |
