电缆桥架的设计要点

时间:2021-01-12     作者:鸿顺电力【原创】

  1、设计人员自己熟悉规范,保证电缆桥架占有的容积符合要求,一般以40%为好。尽量不要超过规定的密度,以免加速电缆绝缘老化,否则需要加大电缆,增加投资。


  2、电缆、电线不能在同一线槽内敷设,原因:二种线型的允许温度不一样,电线的绝缘层比较薄容易被电缆拉伤。电线的机械强度不够,容易给电缆压断。


  3、不同类型的电缆也不应在同一线槽内敷设,主要是运行温度不一致,如VV系列65度,YJY系列90度。若同一线槽敷设,耐温低的电缆会加速绝缘老化。

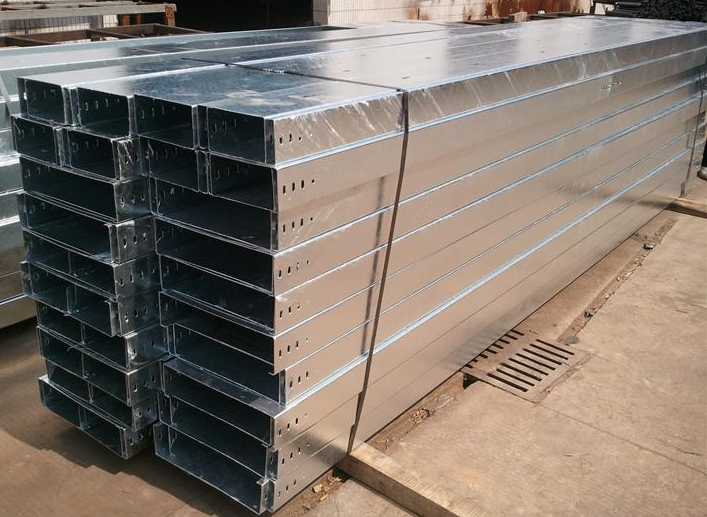

电缆桥架


  4、电缆桥架布线时,线槽内敷设的电缆容量应根据同一线槽内电缆数量、敷设环境温度等综合考虑,一般按电缆额定容量的60%-80%考虑,塑料线槽因散热不好可按50-70%考虑。


  5、防火桥架由于其结构特殊(内部增加防火棉、防火板),内部空间比普通桥架小,选用时注意电缆占有容积率。


  6、防火桥架由于其结构特殊(内部增加防火棉、防火板),散热条件差,电缆载流量可按电缆额定载流量的40%-60%考虑。


  7、防火桥架由于其结构特殊(内部增加防火棉、防火板),自重比普通桥架重,设计固定支吊架时不能按照钢制桥架设计规范中的标准间距设置,应加大密度,建议采用1-1.5米间距,具体视设计的桥架大小定。
