抗震支架的设计范围有哪些?

时间:2020-08-05     作者:鸿顺电力【原创】

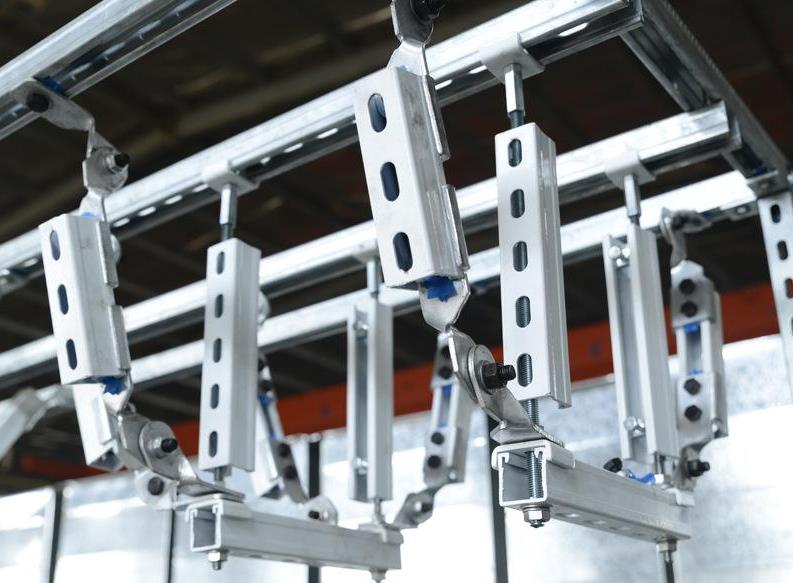

  抗震支架的设计范围,抗震支架也就是机电抗震支架,是在机电管道设备上安装的抗震措施,可以避免和减少对建筑物内机电设备的损坏,不同管道系统的抗震设计范围不同,那么下面就让我们来了解一下吧。


  (1)冷热水、消防、空调等管道系统抗震设计范围:

  悬吊管道中超过1.8KN的设备;(1.8KN=1.837吨)

  大于等于DN65以上的生活给水、消防管道系统


  (2)空调、通风管路系统抗震设计范围:

  所有直径大于等于0.7m的风管系统;

  所有矩形截面积大于等于0.38㎡的矩形风管


抗震支架的设计范围有哪些?


  (3)电力系统管道及电缆桥架系统抗震设计范围:

  内径大于等于60mm的电气配管;

  重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽


  1.抗震支吊架的应用范围分析

  在现代化工程施工建设中,抗震支吊架施工中主要应用在直径大于65mm的管道系统、所有防排烟管道系统、直径大于0.7mm的圆形管道系统以及重量在15kg/m以上的电线桥架之中。


  2.分类以及布置原则

  抗震支吊架可在地震中给予机电各系统充分的保护作用,可用于抵抗来自水平以及垂直方向的地震力破坏。根据所保护的机电系统不同,抗震支吊架的施工和设计方法也不尽相同,在目前的应用中主要可以分为管道抗震系统、风管抗震系统、电气抗震系统三个方面。


  (1)管道抗震系统布置

  管道抗震系统在布置的过程中需要从加固侧向着间距方向发展,沟槽管道在连接中需要从沟槽连接、焊接、钎焊通管道等方面进行分析,且在应用中不得超过12米。

  在管道抗震加固纵向连接方面,需要从沟槽管道的连接、焊接方面进行分析,且在连接中最大的间距不能够超过12米。


  (2)风管抗震系统的布置原则

  抗震支吊架管道在应用中最大的间距为9米,且在应用中与普通的管道相比较存在着良好的应对力,且间距布置也与其他材质的管道不通,应当设置在18米左右。玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架,最大间距为4.5m,纵向最大间距为9m。


  (3)电气抗震系统的布置原则

  a.刚性电气线管、线槽及桥架侧向抗震最大间距不得超过12m,纵向抗震最大间距不得超过24m。

  b.非刚性材质电气线管、线槽及桥架横向抗震最大间距不得超过6m,纵向最大间距不得超过12m。


  3.抗震计算原则

  抗震支吊架系统的安装形式及布置原则都是依据严格的力学计算结果确定的。地震力的计算必须满足规范要求。
