防爆配电箱中性点接地与不接地的区别有哪些?

时间:2020-07-10     作者:鸿顺电力【原创】

  电力系统中性点运行方式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。我国电力系统目前所采用的中性点接地方式主要有三种:即不接地、经消弧线圈接地和直接接地。小电阻接地系统在国外应用较为厂泛,我国开始部分应用。下面来重点说下接地与不接地两者之间的区别:


  一、防爆配电箱中性点不接地(绝缘)的三相系统特点:


  1、各相对地电容电流的数值相等而相位相差120%,其向量和等于零,地中没有电容电流通过,中性点对地电位为零,即中性点与地电位一致;


  2、这时中性点接地与否对各相对地电压没有任何影响;


  3、可是,当中性点不接地系统的各相对地电容不相等时,及时在正常运行状态下,中性点的对地电位便不再是零,通常此情况称为中性点位移即中性点不再是地电位了;


  4、这种现象的产生,多是由于架空线路排列不对称而又换位不完全的缘故造成的;


  5、在中性点不接地的三相系统中,当一相发生接地时:


  一是未接地两相的对地电压升高到V3倍,即等于线电压,所以,这种系统中,相对地的绝缘水平应根据线电压来设计;


  二是各相间的电压大小和相位仍然不变,三相系统的平衡没有遭到破坏,因此可继续运行一段时间,这是这种系统的最大优点;但不许长期接地运行,尤其是发电机直接供电的电力系统,因为未接地,相对地电压升高到线电压,一相接地运行时间过长可能会造成两相短路;所以在这种系统中,一般应装设绝缘监视或接地保护装置;当发生单相接地时能发出信号,使值班人员迅速采取措施,尽快消除故障;一相接地系统允许继续运行的时间,最长不得超过2h;


  三是接地点通过的电流为电容性的,其大小为原来相对地电容电流的3倍,这种电容电流不容易熄灭,可能会在接地点引起弧光解析,周期性的熄灭和重新发生电弧,弧光接地的持续间歇性电弧较危险,可能会引起线路的谐振现场而产生过电压,损坏电气设备或发展成相间短路。故在这种系统中,若接地电流大于5A时,发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

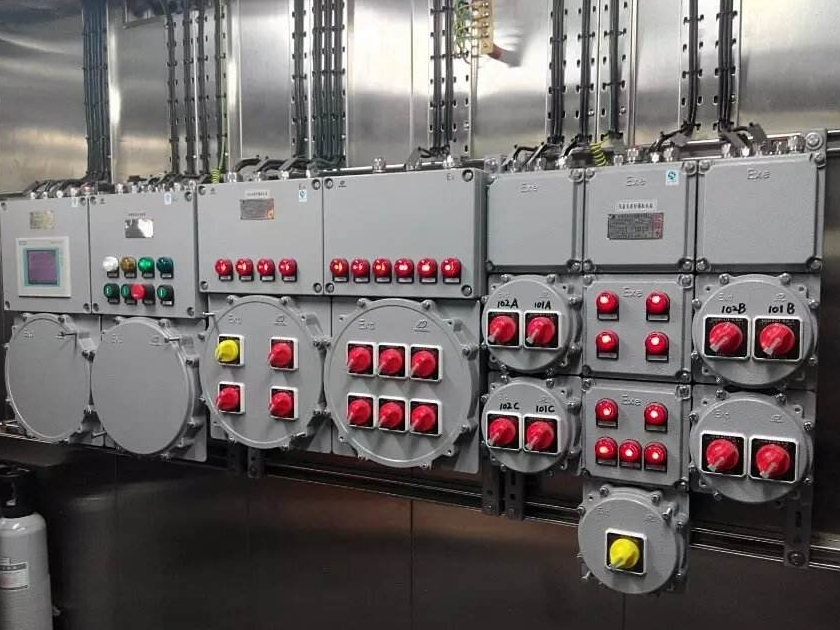

防爆配电箱


  二、防爆配电箱中性点接地的优越性:


  1、在220/380V三相四线制低压配电网络中,配电变压器的中性点大都实行工作接地。这主要是因为这样做具有下述优越性:


  一是正常供电情况下能维持相线的对地电压不变,从而可向外(对负载提供220/380V这两种不同的电压,以满足单相220V(如电灯、电热)及三相380V(如电动机)不同的用电需要;


  二是若中性点不接地,则当发生单相接地的情况时,另外两相的对地电压便升高为相电压的几倍。中性点接地后,另两相的对地电压便仍为相电压。这样,即能减小人体的接触电压,同时还可适当降低对电气设备的绝缘要求,有利于制造及降低造价;


  三是可以避免高压电窜到低压侧的危险。实行上述接地后,万一高低压线圈间绝缘损坏而引起严重漏电甚至短路时,高压电便可经该接地装置构成闭合回路,使上一级保护动作跳闸而切断电源,从而可以避免低压侧工作人员遭受高压电的伤害或造成设备损坏。所以,低压电网的配电中性点一般都要实行直接接地;


  2、中性点有电源中性点与负载中性点之分:


  (1)它是在三相电源或负载按Y型联接时才出现;


  (2)对电源而言,凡三相线圈的首端或尾端连接在一起的共同连接点,称电源中性点,简称中点;


  (3)而由电源中性点引出的导线便称中性线,简称中线,常用N表示;


  (4)三相四线制中性点不接地系统和三相四线制中性点接地系统;


  (5)一般情况下,当中性点接地时,则称为零线;若不接地时,则称为中线;


  3、配电系统的三点共同接地:


  (1)为防止电网遭受过电压的危害,通常将变压器的中性点,变压器的外壳,以及避雷器的接地引下线共同于一个接地装置相连接,又称三点共同接地;


  (2)这样可以保障变压器的安全运行;


  (3)当遭受雷击时,避雷器动作,变压器外壳上只剩下避雷器的残压,减少了接地体上的那部分电压。
