防爆配电箱三相电原理和接法

时间:2020-07-04     作者:鸿顺电力【原创】

  三相交流系统广泛用于配电及直接为功率更高的设备提供电力。本文介绍了防爆配电箱内三相系统的基本原理及可能的不同测量连接之间的差异。


  一、防爆配电箱三相系统:

  三相电由频率相同、幅度类似的三个AC电压组成。每个ac电压“相位”与另一个ac电压相隔120°(图1)。这可以通过图形方式,使用波形和矢量图(图2)进行表示。

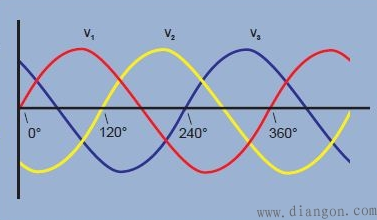

  图1.三相电压波形

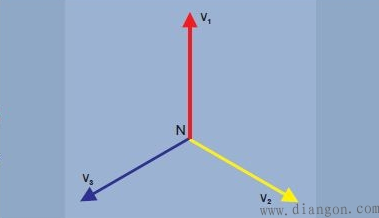

  图2.三相电压矢量


  使用三相系统的原因有两个:

  1、可以使用三个矢量间隔的电压,在马达中产生旋转磁场。从而可以在不需要额外绕组的情况下启动马达;

  2、三相系统可以连接到负载上,要求的铜缆连接数量(传输损耗)是其它方式的一半;


  我们看看三个单相系统,每个系统为一个负载提供100W的功率(图3)。


  (1)总负载是3 x 100W=300W.为提供电力,1安培电流流经6根线,因此有6个单位的损耗;

  (2)也可以把三个电源连接到一个公共回程上,如图4所示:

  a、当每个相位中的负载电流相同时,负载被认为是均衡的;

  b、在负载均衡、且三个电流相位彼此位移120°的情况下,任何时点上的电流之和都为零,回程线路中没有电流;

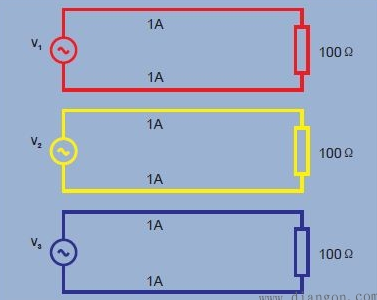

  图3.三个单相电源-6个单位损耗

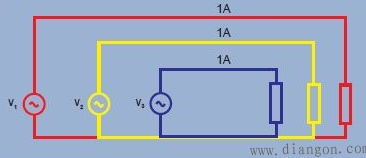

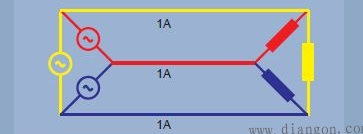

  图4.三相电源,均衡负载-3个单位损耗


  注:在三相120°系统中,要求3根线传送功率,而在其它方式下则要求6根线。要求的铜缆数量减少了一半,导线传输损耗也将减半。


  二、防爆配电箱Y形接法或星形接法:

  1、拥有公共连接的三相系统通常如图5的示意图所示,称为“Y形或星形”接法;

  2、公共点称为中性点。为安全起见,这个点通常在电源上接地;

  3、在实践中,负载并不是完美均衡的,要使用第四条“中性”线传送得到的电流。如果本地法规和标准允许,中性导体可能会比三条主导体小得多;

  图5.Y形接法或星形接法-三相四线


  三、防爆配电箱三角形接法:

  1、上面讨论的三个单相电源也可以串联起来;

  2、在任何时点上,三个120°相移电压之和都是零;

  3、如果和为零,那么两个端点都处在相同的电位,可以联接在一起;

  4、这种接法如图7中的示意图所示,使用希腊字母Δ表示,称为三角形接法。

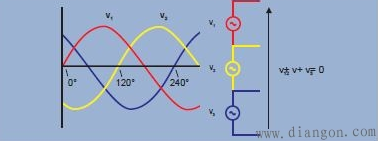

  图6.任意时间的瞬时电压之和为零

  图7.三角形接法-三相三线


  四、防爆配电箱Y形接法和三角形接法比较:

  1、Y形接法用来为家庭和办公中使用的日常单相设备供电。单相负载连接到线路和中性线之间Y形的一条腿上。每个相位的总负载尽可能多地共享,以便为主三相电源提供均衡负载;

  2、Y形接法还可以为更高电压上更高的功率负载提供单相或三相电。单相电压是相位到中性电压。另外还提供较高相间电压,如图8中的黑色矢量所示。

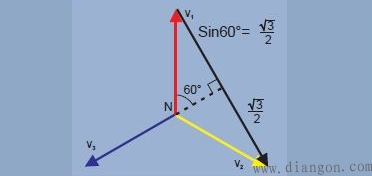

  图8.V phase-phase=√3 x V phase-neutral


  3、三角形接法最常用的情况是为功率较高的三相工业负载供电。然而,通过沿着变压器线圈进行连接或“分接”,可以从三相三角形电源中获得不同的电压组合。例如,在美国,240V三角形系统可以有分相或中心分接线圈,提供两个120V电源(图9)。为安全起见,中心分接点可以在变压器上接地。在中心分接点和三角形接法的第三条“高脚”之间,还提供了208V电压;

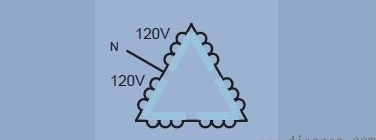

  图9.三角形接法,采用“分相”或“中心分接”线圈


  五、防爆配电箱功率测量:

  1、在交流系统中,功率使用功率表测量;

  2、现代数字采样功率表,把多个电压和电流的瞬时样点乘在一起,计算瞬时功率,然后取一个周期中瞬时功率的平均值,表示有功功率;

  3、功率表将在广泛的波形、频率和功率因数范围上,准确测量有功功率、视在功率、无功负载、功率因数、谐波等等;

  4、为使功率分析仪提供良好的结果,必须能够正确识别布线配置,正确连接功率分析仪;


  六、防爆配电箱单相功率表连接:

  只要求一个功率表,如图10所示。系统与功率表电压端子和电流端子的连接简单明了。功率表的电压端子透过负载并连,电流通过与负载串联的电流端子输入。

  图10.单相双线和DC测量
