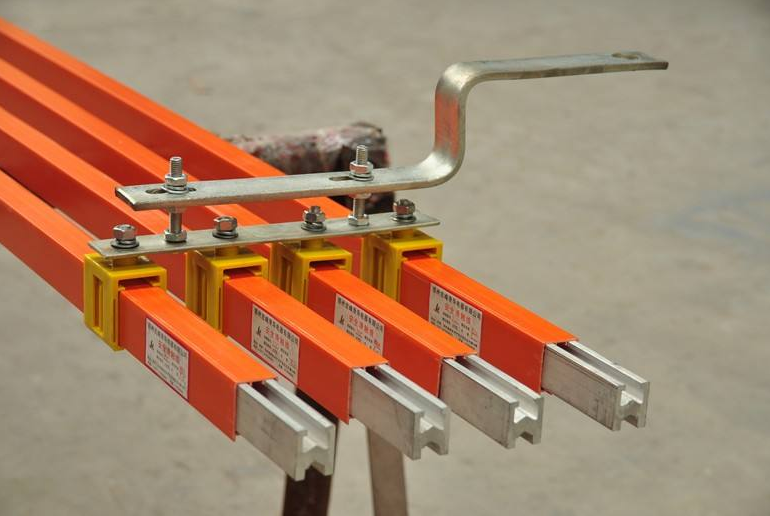

如何衡量安全滑触线质量?标准是什么?时间:2020-04-15 安全滑触线质量可根据以下标准衡量: 1、碳刷使用寿命--属于易耗品,行驶距离影响设备维护周期。 2、滑触线外壳质量--适用温度,环境等。 3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否达到很多环境下使用。 4、滑触线膨胀问题--长度过100米以后就要考虑膨胀问题。 5、电压降问题--根据很多铜条长度电压降有所不同。 一、产品构造:型滑触线由导轨、护套、集电器、挂器、连接器、固定夹、端盖等组成,根据用户要求也可配置膨胀段(热补偿装置)、检修段等。 二、导轨及护套:导轨由导电性能好、对环境适应能力强的铝合金型材制成(牌号6063,状态T5),导轨下部嵌入“V”形不锈钢槽,集电器电刷沿槽滑行时,稳定及良好接触。导轨一般定尺为6米。护套由有韧性、阻燃性能的工程塑料组成,对导轨有良好的缘保护作用。 三、集电器:集电器为支撑式结构,是向移动设备供电的主要部件。由碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力,沿导轨平稳滑动,向设备供电。设备如需检修时,可将集电器碳刷拉离导轨断电,方便作业。 四、连接器(兼供电器):连接器是导轨之间的端部连接,由压板及螺栓可以靠连接,外壳由工程塑料作护罩。兼做供电器用的护套,端口可引入电源进线,与连接器压板及螺栓紧固在一起。 五、挂器、固定器及端盖:固定滑触线导轨的用件。固定器是将导轨限位在支架处的装置,当导轨因温度变化伸缩时,引导其向固定器两侧延伸。端盖安装于导轨的两端起保护作用。挂器及端盖均由工程塑料制成。 |
