电缆桥架形式及品种【鸿顺电力】

时间:2020-01-14     作者:电缆桥架厂家【原创】   阅读

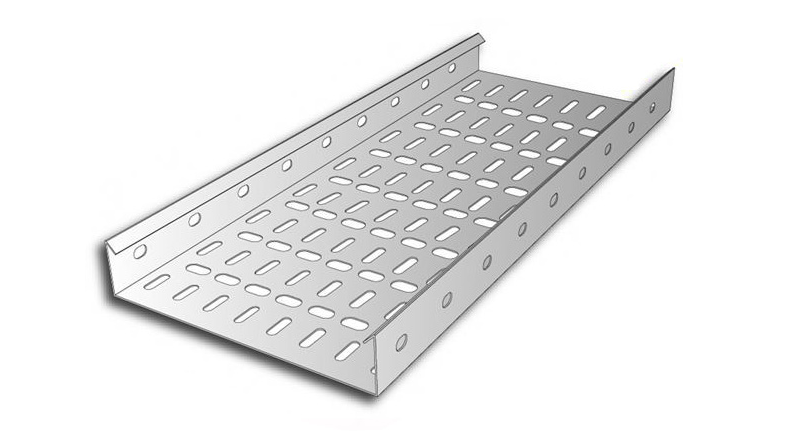

  电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。


  由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。桥架不断得到市场的认可和接受,杭州电缆桥架行业的国产化力度,选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。下面让我们一起看看其形式及品种:


  电缆桥架型式及品种的选择


  1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)


  2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。


  3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。


  4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。


  5、大跨距(>3m)要选用复合型桥架(FB)。


  6、户外要选用复合环氧树指桥架(F)。


  支、吊架的配置:


  1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。


  2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。


  3、桥架多层设置时层间中心距为200,250,300,350mm。


  4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。
