如何对电缆桥架选型?鸿顺电力教你“妙招”

时间:2020-01-14     作者:电缆桥架厂家【原创】   阅读

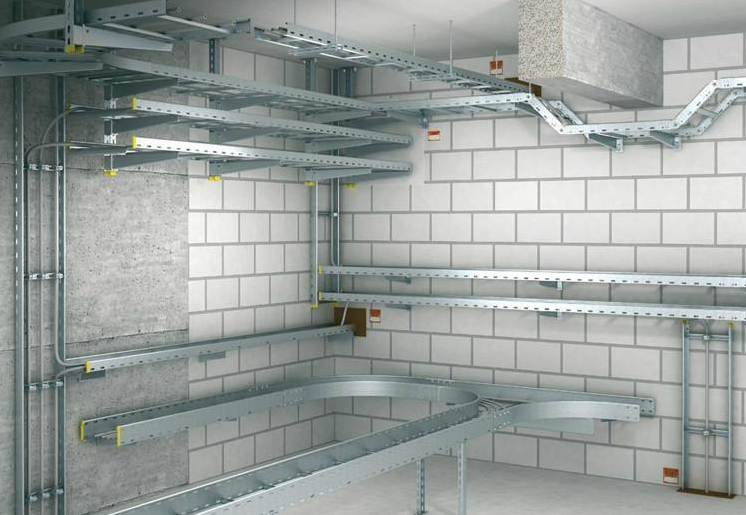

  杭州电缆桥架由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。由于桥架承担电缆架设,因此如何对其选型显得很重要。下面小编带大家了解下具体内容:

电缆桥架选型

  如何设计选型过程应根据弱电各个系统缆线的类型、数量,合理选定合适的桥架。


  (1)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。


  (2)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件凡是为配套供给的,此外,根据桥架结构选折相应的盖板。


  (3)绘出电缆桥架平、剖面图,部分部位还应绘出空间图,开列材料表。


  (4)确定方向:根据建筑平面安插图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架好的路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,这样利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分干线尽可能防止穿插,如无其它管架借用,则需自设立(支)柱。


  (5)荷载计算:计算电缆桥架骨干线纵断面上单元长度的电缆重量。
