电缆桥架的种类及选用方法【鸿顺电力】

时间:2020-01-14     作者:电缆桥架厂家【原创】   阅读

  杭州电缆桥架由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。由于其施工环境的差异,导致电缆桥架的种类也反对,在挑选使用时,也甚是麻烦。因此,下面小编带大家了解电缆桥架的种类及选用方法:


  梯级式电缆桥架,适用于通常直径大电缆的敷设,特别适用于高、低动力电缆的敷设。玻璃钢,铝合金和大跨距电缆桥架。还有电缆线槽,线筛,槽式弯通,三通,四通和直通,以及托臂,桥架近十年来发展极快,不单已系列化,而且品种由普通桥架发展到耐火桥架、防腐桥架等品种。

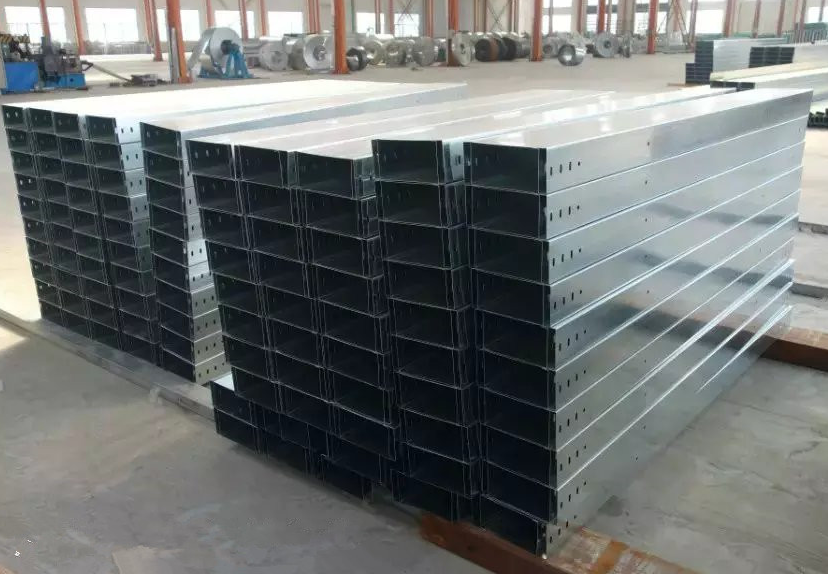

  槽式电缆桥架,一种全封闭型电缆桥架,它适用于敷设计较电机缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。


  托盘式电缆桥架,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。


  1、电缆桥架种类的选择,应符合以下规定:明敷的全塑电缆数目较多,或电缆超出距离较大、高压电缆蛇形安设方法时,宜用电缆桥架。


  2、电缆桥架的组成结构,应满足强度、刚度及稳固性要求,且符合以下规定:桥架的承载能力,不得超出使桥架产生永远变形时的大荷载除以安全系数为1.5的数值。梯架、托盘在许可均布承载作用下的相对挠度值,对钢制不宜大于1/200;对铝合金制不宜大于1/300。钢制托臂在许可承载下的偏斜与臂长比值,不宜大于1/100。


  3、大容量发电厂等密集设置设备安排场所或重要回路的钢制电缆桥架,应从一次性防腐处理具有的经久性,按工程环境和经久要求,选用适合的防腐处理方法。在强腐蚀环境,宜采用热浸锌等经久性较高的防腐处理。


  4、电缆桥架品种的选择,应符合以下规定:在有易燃粉尘场所,或需屏蔽外部的电气干扰,应采用无孔托盘。


  5、梯架、托盘的直线段超出以下长度时,应留有很多于20mm的伸缩缝:钢制,30m。铝合金或玻璃钢制,15m。


  6、金属制桥架系统,应有可靠的电气连接并接地。使用玻璃钢桥架,应沿桥架全长另敷设专用接地线。


  7、位于振动场所的桥架系统,对包含接地部位的螺栓连接处,应装置弹簧垫圈。


  8、要求防火的金属桥架,应对金属构件表面面施加符合国家有关标准规定的耐火涂层。


  9、型钢制臂式支架,轻腐蚀环境或非重要性回路的电缆桥架,可用涂漆处理。


  10、电缆桥架的强度,应满足电缆及其附属件荷重和安装维护的受力要求,且应符合以下规定:有可能短暂上人时,按900N的附加集中荷载计。机械化施工时,计入纵向拉力、横向推力和滑轮重量等影响。在户外时,计入可能有覆冰、雪和大风的附加荷载。
