电缆桥架的材质选择、耐久性、固定方法和稳定伸缩措施

时间:2020-01-07     作者:电缆桥架厂家【原创】   阅读

  电缆桥架是用于规整地敷设电力电缆和通讯电缆的构件,与将电线穿过线管的结构相比,直接放置电缆的敷设办法具有更好的可操作性,因而被广泛运用。建筑物铺设很多电缆的室表里空间皆可运用电缆桥架,野外的电缆桥架,为了防止电缆遭到阳光直射、保护时踩踏等,最好用盖板进行保护。以下介绍电缆桥架的品种、原料、宽度的挑选办法等基本信息。

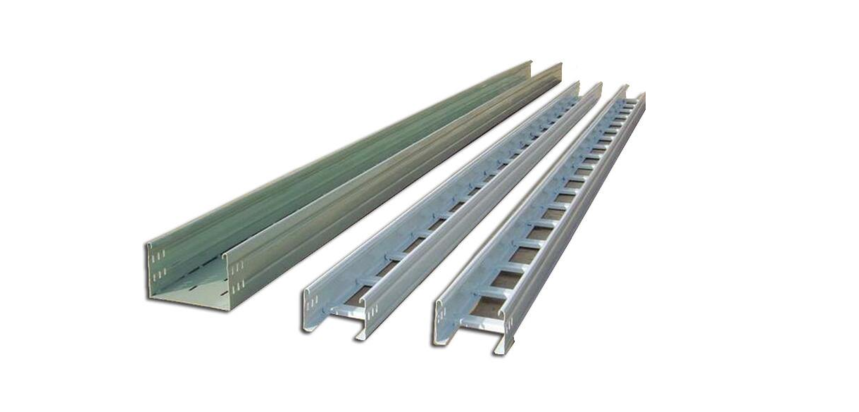

  梯级式电缆桥架


  通过用电缆夹或绝缘绳将电缆固定在横梁上来运用,易于支撑和固定电缆。梯架能够横向和纵向,适合多种场所,例如天花板和竖井。除了一般的环境,还有可在强腐蚀性环境运用的产品,一般采用热浸锌或玻璃钢电缆桥架,能够反抗高腐蚀。在屋檐(例如停车场)下露出桥架这种施工办法,从下能够看到铺设的电缆,在桥架的底部铺设尼龙铁丝网就好了。将电缆支撑并固定到梯级式电缆桥架上时,假如将一切电缆固定在相同方位,则或许导致横梁因负荷集中而折断。因而,需求均匀涣散电缆。


  托盘式电缆桥架


  托盘电缆桥架是底面被铁板关闭的产品,而且设有用于固定电缆的小孔。当从天花板上悬吊时,即便从下往上看,电缆也隐藏起来,外观看起来不错,而且电缆不易触碰,即便在空旷的当地也很安全。电缆负载将施加到整个托架上,电缆不会承担本身分量。在纵向运用时有必要牢固地支撑固定。托盘的宽度比梯级式窄,其最大尺度约为600mm。梯级式电缆桥架的产品规模很广,例如1,200mm,能更有效率地铺设很多电缆。


  电缆桥架原料


  电缆桥架的原料,包括热浸镀锌钢板,铝合金,玻璃钢和合成树脂等几品种型。它具有不同的特性,例如耐久性,强度和耐候性,可根据场所不同挑选。

电缆桥架的材质选择

  根据敷设场所的不同,挑选不同的原料


  在室内挑选电缆桥架时,不需求像室外那样考虑耐候性,广泛运用铝合金和镀锌电缆桥架,没有阳光直射,几乎没有天花板磕碰而导致损坏的风险。在室外铺设电缆桥架时,能够运用涂漆的电缆桥架,可是假如以金属表面原本的形式,例如热浸镀锌、镀锌,就不会产生涂漆相关的保护本钱。假如运用涂料,要运用耐候性高的,例如环氧粉末涂料。涂层会因老化等原因而坠落,因而有必要定期从头喷涂,但要考虑电缆桥架主体的运转本钱。在化学工厂或食品工厂等产生腐蚀性气体的空间中,一般的室外电缆桥架存在被腐蚀的风险。假如需求较高的耐腐蚀性,可考虑挑选复合环氧树脂或玻璃钢电缆桥架,而不要运用金属部件。不过,要考虑到非金属电缆桥架的强度较差。


  耐久性差异取决于镀锌厚度


  在一般室内,例如没有湿气和水分的办公室和电气室中,挑选锌附着量为100g / m2以上的电缆桥架。关于托盘类型,挑选锌附着量为275 g / m2以上的类型。能够以为,锌的附着量越高,耐久性越高。在室外等湿润环境中,运用锌附着量350 g / m2以上,具有满足的耐候性,可是它们对腐蚀性气体的反抗力很低,因而,在产生腐蚀性气体的当地,应挑选复合环氧树脂或玻璃钢电缆桥架。


  电缆桥架的支撑及固定办法


  户内支、吊短跨距一般采纳1.5-3m,野外立柱中跨距一般采纳6m。假如支撑点之间的距离太大,则电缆桥架或许会曲折,无法承受振动,最坏的状况是发作桥架折断螺丝坠落这样的事端。电缆桥架笔直敷设时,固定点距离不宜大于2米,但假如在配电室之类的笔直支撑,也能够在6 m之内为每个楼层提供支撑点。在负载较大且难于曲折的环境中,则追加支承点以使最小曲折半径在300mm以上。铺设宽度600mm以下的桥架,请运用直径为9mm以上的螺栓。关于宽度大于600mm的大型桥架,为了使分量变得更大,最好运用直径12mm以上的螺栓。


  电缆固定办法及注意事项


  电缆桥架上铺设的电缆有必要用电缆卡子或绝缘绳固定。在水平方向中每3 m以下,在笔直方向中每1.5 m以下设置支撑点。笔直固定电缆时,有必要涣散支撑物,避免负载集中。假如将很多电缆固定到一个横梁上,则该横梁或许无法承受分量而折断。笔直固定电缆桥架时,请注意不要拧紧电缆外部护套(护套)上的绝缘锁。过度拧紧会导致电缆护套损坏,并导致绝缘功能下降。


  通过电缆桥架上盖保护


  野外铺设的电缆需求外部保护,在太阳紫外线的激烈照耀,雨水而导致绝缘功能下降或人们容易触摸的当地,请在电缆桥架上设备保护盖。桥架盖受风的影响很大。在遭受强风压力的外墙和屋顶上,有必要运用保护夹牢固地固定防护罩,避免其因风吹而坠落。在摩天大楼的屋顶上,或许存在40-60 m / s的强风,因而应愈加注意支撑和固定。建议运用扭矩扳手牢固地拧重要固定的螺栓,以便施加一定程度的扭矩。


  电缆桥架强度和主梁尺度


  很多的主干电缆被添加到电缆桥架中,电缆桥架的分量添加,强度低的产品桥架有曲折,折断的风险。主梁较薄的产品更容易设备在天花板上,但强度会相应下降。假如它不能承受负载分量,则存在变形和破损的问题。天花板常常保护施工,在带有细主梁的电缆桥架上行走会导致变形。


  电缆桥架安稳措施


  在轰动场所,从天花板或梁上运用悬吊螺栓铺设电缆桥架时,为了不因轰动而发作大的摇晃,应以一定的距离设备防震设备。如悬吊1m以上,会由于轰动而发作共振,与天花板附近的设备磕碰而使螺栓坠落,从而导致电缆桥架坠落事端。关于悬架螺栓,在倾斜方向上放入支承资料来坚持停止,能够减少共振。对电缆桥架的铺设方向,在X方向、Y方向以一定距离固定,振动时不管哪个方向都能够进行反抗。


  电缆桥架的弹性措施


  金属原料的电缆桥架,因寒暖而热胀冷缩,更轻的铝电缆桥架比钢电缆桥架更能弹性。关于5m长的桥架,钢弹性约15mm,铝弹性约25mm。假如在不考虑胀大/缩短尺度的状况下紧密地连接电缆桥架,则在强度较弱的螺栓连接部位会发作曲折,因而应当在适当的部分设置弹性接头。假如是水平铺设,最好每30m以内设置弹性接头。
