电缆桥架安装基本流程【鸿顺电力】

时间:2020-01-03     作者:电缆桥架厂家【原创】   阅读

  1、线槽径路选择原则:符合设计要求及施工规范,距离最近,便于安装维护。


  a.根据设计图纸检查线槽径路上所有孔洞是否全部完成,根据现场情况,确定线槽路径,避免与其他专业的线槽路径相冲突。


  b.在线槽始端至终端找好水平和垂直线,用墨斗在顶棚或墙面弹线。


  2、吊架安装


  a.按照每1.5米间距固定原则,在顶棚或墙面上划出安装孔位置,钻孔,敲入膨胀管冲紧。


  b.将吊架对准孔位,加上平垫、弹垫再带上螺杆,一人扶住吊架并同时靠上水平尺把吊架扶水平或垂直,另一人把螺杆固定牢固。


  c.在直线段的另外一端用同样的方法安装一组吊架。在前后两组吊架的安装线槽的平面用尼龙线拉通,尼龙线必须拉紧。再用尼龙线作为基准线调节中间安装的吊架。吊架与线槽的首端、分支、转角、接头及进出线盒处支、吊架固定的位置间距不大于0.5 米。

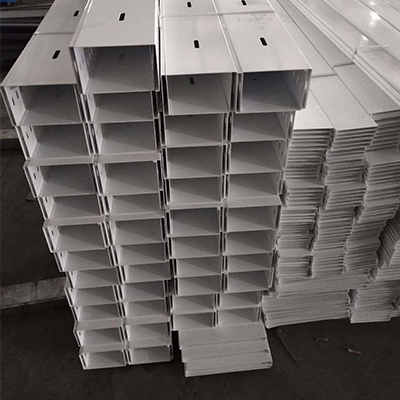

电缆桥架安装基本流程


  3、钢槽安装


  a.线槽的连接应连续无间断,每节线槽的固定点不应少于两个。在转角、分支处和端部均应有固定点,并应紧贴墙面固定。


  b.钢槽直线段连接应采用连接板,用半圆头螺丝由内向外穿出加上平垫、弹垫螺帽紧固。连接处间隙应严密平齐。最后清除钢槽内杂物,盖上盖板。槽盖应齐全、平整、无翘角。


  c.固定或连接线槽的螺钉或其他紧固件,紧固后其端部应与线槽内表面光滑相接。


  d.钢槽进行转角、分支连接时应采用弯通、二通、三通、四通等进行变通连接,钢槽末端应加装封堵板。线槽的出线口应位置正确、光滑、无毛刺。线槽敷设应平直整齐,水平或垂直允许偏差为其长度的百分之2,且全长允许偏差为20mm。


  f.线槽两端必须做好跨接地线,并留有伸缩余量,地线使用铜编织线;但金属线槽不能作为设备的接地导体线槽必须单端接地。


  4、钢槽孔洞位置处理


  钢槽在通过墙体或楼板处,不得在墙壁或楼板处连接,也不应将穿过墙壁或楼板的钢槽与墙或楼板上的孔洞用水泥摸死。应在穿缆后用防火泥封堵,并刷上与墙面相同色漆。


  电缆桥架安装-接地


  桥架安装要求横平竖直,表面平整,固定可靠,盖板严实,支架排布合理,整齐美观,桥架跨接线规范;桥架本体要加防松垫圈与支架可靠连接,连接处刮掉油漆。


  电缆桥架、母线槽安装—跨接线


  大跨距电缆桥架安装与维护


  1、桥架高度为50、100时每端各6只连接孔,高度为150、200时每端各12只连接孔。


  2、支撑间距:支撑间距应小于等于载荷曲线允许载荷和支撑跨距。


  3、桥架宽度:选择电缆桥架的宽度时,应留有一定的备用空位,以便为今后增添电缆用。


  4、 隔开敷设:当电力电缆和控制电缆较少时,可以在同一电缆桥架安装,但中间须用隔板将电力电缆和控制电缆隔开敷设。


  5、 电缆固定:汇线桥架水平敷设时,桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。
