电缆桥架施工工艺要求【重点】

时间:2019-12-27     作者:鸿顺电力【原创】   阅读

  桥架安装的重点


  一、材料选择


  1、首先桥架采用优质钢板加工成型的全封闭高强度矩形钢管,外表通过镀锌处理,大幅度地提高了抗腐蚀能力。桥架内外应光滑平整,无棱刺,不应有扭曲、翘边等变形现象。


  2、分线盒和插座盒:敷线平面中,用作导线的转弯、相接。交叉是敷线的十字路回,可作不同管形的变换和一定范围的高度调整。双桥架线路的分线盒内部设有隔离板,以保证强、弱电之间的隔离和屏蔽。敷线平面中出现强弱电交接十分复杂时,桥架在水平位置采用加深分线盒,将水平方向的桥架交叉进行,极大地方便了各种线路走向。


  3、专用出线口:用于导线的引出,可根据需要用作电源、电话、视频插座或计算机终端出口。距分线盒230mm设置第一个出线口,出线口之间标准间距为600mm。如果为双桥架,两桥架邻近出线口中心距为1400mm。


  4、连接支撑附件:连通器用于直通连接;圆管接头用于分线盒中圆管连接;变径接头用于桥架与圆管的连接;终端用于桥架终端封头;支架与调整螺栓用于桥架支撑及高度调整,其调整螺栓长度视施工条件而定,高度调整一般为30~50mm;S型加深专用接头用于纵横交叉或过梁处;平式弯通用于桥架的转角处;立式弯通用于桥架的上下连接口;其他桥架专用胶水,用于桥架与桥架,桥架与分线盒连接处,防止灰浆进入。

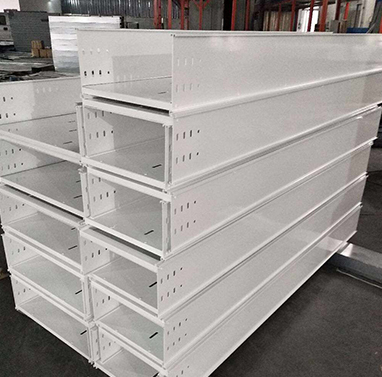

电缆桥架施工工艺要求

  二、实际敷设的工序和技术要求


  1、弹线定位:根据设计图纸确定桥架走向,从始端至终端找好水平线或垂直线,用粉线袋在线路的中心外进行弹线,按照设计图要求及施工验收规范规定,分别找出分线盒、分线口及支架的具体位置,用铅笔分别标注。一般支架间距为1.0- 1.5m。


  2、桥架敷设:根据标准位置放置分线盒和支架,然后放置桥架和出线口,同时根据需要加各种配件,朝上的桥架不必立得太长,否则易被砸断。连接完毕后,调整支架和塑料盖,使出线口到适当高度。达到位置正确,固定牢固,走向合理。桥架水平或垂直敷设部分平直度和垂直度允许偏差不超过5mm。为防止灰浆进入,各连接处周边抹专用胶,各分线盒、出线口盒盖拧紧,并用铁丝绑扎,未端加塑料封堵。浇筑混凝土时设专人看护,发现问题及时处理。


  3、跨接地线焊接:依据施工规范,确定跨接线规格。地线两端焊接面不小于该跨接线截面的6倍,焊缝均匀牢固。


  4、槽内配线:首先清扫桥架,可先将带线穿插至出线口,然后将布条绑在带线一端,从中一端将布线条拉出,反复多次可将桥架内的杂物和积水清理干净,也可用空气压缩机将桥架内的杂物和积水吹出。放线前应先检查管及桥架连接处的护日是否齐全。


  5、线路检查及绝缘遥测可参照管内穿绝缘导线安装工程的相关部分。


  6、面板安装:配合装修,依据各出线口用途,安装相应的面板。


  施工过程中的难点

电缆桥架施工工艺要求

  三、针对本工程的特殊预埋要求


  根据本工程的建筑为混凝土的特点,在桥架安装施工前应当注意以下几点:


  1. 根据弱电管线系统的设计在混凝土支撑处应当在混凝土没有防腐处理前应当预先烧制桥架支撑角铁,为桥架的安装准备固定件。


  2. 桥架的支架应当固定在支承角铁,支承角铁和支架应当做防腐处理,避免影响混凝土的质量。支、吊架安装


  要求所用钢材应平直,无显著扭曲。下料后长短偏差应在5mm内,切口处应无卷边、毛刺;支、吊架应安装牢固,保证横平竖直;固定支点间距一般不应大于1.5-2.0mm,在进出接线箱、盒、柜、转弯、转角及丁字接头的三端500以内应设固定支持点支、吊架的规格一般不应小于扁铁30mm*3mm,扁钢25mm*25mm*3mm。


  四、桥架安装要求


  桥架应平整,无扭曲变形,内壁无毛刺,各种附件齐全;桥架接口应平整,接缝处紧密平直,槽盖装上后应平整、无翘脚,出线口的位置准确;桥架的所有非导电部份的铁件均应相互连接和跨接,使之成为一连续导体,并做好整体接地;桥架安装应符合《高层民用建筑设计防火规范》(GB50045-95)的有关部门规定;


  五、桥架内配线要求


  桥架配线前应消除槽内的污物和积水;缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一桥架内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%;缆线的布放应平直、不得产生扭绞,打圈等现象,不应受到外力的挤压和损伤;缆线在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰,端正和正确;电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求;缆线布放时应有冗余。在交接间,设备间对绞电缆预留长度,一般为3至6米;工作区为0.3至0.6米;光缆在设备端预留长度一般为5至10米;有特殊要求的应按设计要求预留长度;缆线布放,在牵引过程中,吊挂缆线的支点相隔间距不应大于1.5m;布放缆线的牵引力,应小于缆线允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时,主要牵引力应加在光缆的加强芯上;电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5m处,应固定在桥架的支架上,水平敷设时,直接部份间隔距施3~5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点;槽内缆线应顺直,尽量不交叉、缆线不应溢出桥架、在缆线进出桥架部位,转弯处应绑扎固定。垂直桥架布放缆线应每间隔1.5m处固定在缆线支架上,以防线缆下坠;在水平、垂直桥架和垂直桥架中敷设缆线时,应对缆线进行绑扎。4对对绞电缆以24根为束,25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。绑扎间距不宜大于1.5m,扣间距应均匀、松紧适应;在竖井内采用明配、桥架、金属桥架等方式敷设缆线,并应符合以上有关条款要求。


  此外还要注意


  桥架的安装位置应符合施工图规定,左右偏差不应超过50mm,;


  桥架水平度每米偏差不应超过2mm;


  桥架应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm;


  桥架节与节间应接触良好,安装牢固桥架节与节间用接头连接板拼接,螺钉应拧紧。两桥架拼接处水平度偏差不应超过2mm;


  桥架使用的接地体应符合设计要求,就近接地,并应保持良好的电气连接。


  当直线段桥架超过30m或跨越建筑物时,应有伸缩缝。其连接宜采用伸缩连接板;


  桥架转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。


  六、线缆敷设


  良好的线缆安装质量,对于设备保证良好工作状态和稳定的工作性能,和系统的开通影响尤其显著,所以我公司在安装线缆中,要严格遵守国家有关规范标准和严格的操作流程。
