【图解】电缆桥架安装说明及流程步骤,这些注意事项在工程上很实用!

时间:2019-12-27     作者:鸿顺电力【原创】   阅读

  电缆桥架几乎是随处可见,工地上面的布线走线都会用到,长度常规都是2米长。我们在地下停车场抬头看的时候就会看到这些东西,电线电缆就是放在这里面。在工程建设当中有很多电线电缆要从一个地方牵到另外一个地方,那么这个时候就要用到电缆桥架了。电缆桥架是用来敷设电缆的,一般规格在200mm宽*100mm高及以上称为桥架。原材料都是镀锌钢铁,在钢铁表面镀了一层锌,做一个简单的防锈放腐蚀处理。但是这种镀锌遇水过不了多久就会发白,长期遇水就会生锈,所以还是室内用切记不可户外用。户外用的话要将电缆桥架拿去在做一次热浸锌(热镀锌)表面处理,也就是购买“ 热镀锌电缆桥架”,镀锌层要达到67um以上才可以。或者改为 不锈钢电缆桥架和 铝合金电缆桥架。电缆桥架也可以在表面喷涂,喷涂具有一定的防水防腐蚀能力,也可以喷各种颜色,比较美观。

电缆桥架安装说明,电缆桥架安装流程步骤,电缆桥架安装注意事项

  电缆桥架配件:


  配套有连接片(用来连接两根桥架的)。螺丝(用来固定的)。盖板扣(固定盖板)盖板(盖在桥架上面的)。还有接地线。


  电缆桥架安装时需要准备的工具:


  手套,扳手,或者老虎钳即可


  配的是国标6厘或者8厘螺丝,安装的时候用相应的扳手即可。


  电缆桥架安装步骤一:将两根线槽端对端,放在一起摆好。拿好螺丝和连接片。注意戴手套。

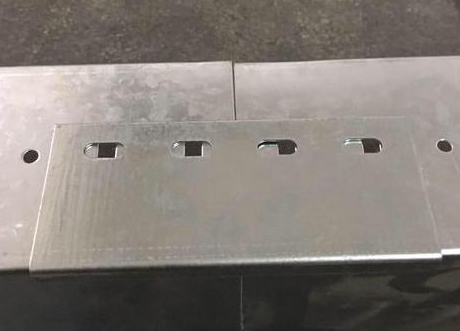

  电缆桥架安装步骤二:将连接片对齐线槽上面的孔,小规格线槽只有一排孔,安装很简单,我徒手示范一下,大家安装的时候要戴手套,免得刮伤



  电缆桥架安装步骤三:将螺丝放到孔里面拧上去就可以,拧紧一点。要使用扳手!


  这里需要注意:螺丝一定是要从内到外安装,不可以从外到内安装,如果从外到内安装,在穿电缆线的时候,会对电缆线造成损坏和磨损。


  好了,就这么简单,我是在地面示范大家看的,这个一般是安装在天花板上吊起来。空中安装注意防范措施,安全第一。



  电缆桥架安装前准备


  在进行电缆桥架安装之前,要先到现场测量,更具环境规划设计,选一种实用性和美观性都能兼具的款式和品种,然后确定电缆架桥的规格,需要哪些配置,并且要做好防火和接地处理。为了将以上条件都满足,所以要做一张电缆桥架系统设计图。


  电缆桥架安装方法


  1.根据电缆桥架选择相应规格的产品,在安装前腰检查产品是否正规。首先检查产品的出厂合格证、之间曝光和相关鉴定文件。电缆桥架的表面镀层通常是热镀锌,表面应该没有缺陷,保持光滑平整、咩有气泡、起皮和挂灰。桥架本身应是平整的,没有扭曲变形。


  2.电缆桥架要安装在设计好的位置,安装的高度不能低于2.5米。桥架如果有多层,为了散热、放干扰和方便维护所以要保持一定的距离。距离的大小根据相关规定决定。


  3.支吊架的安装非常重要,安装质量要符合技术标注。支撑跨距通常为1.5米到3米,如果是垂直铺设间距不能超过2米。相邻托臂的水平高度不能超过10毫米。


  电缆桥架安装注意事项


  1.电缆桥架安装首先要确定方向,方向要从建筑布置、电器管线、空调管线和后续维护方便等因素考虑。并且要尽量沿着建筑墙、房梁、柱子等物体架设。


  2.电缆桥架要承载电缆线,所以在设计时要考虑到电缆的重量,看看电缆桥架能不能承受这个重量,支架的安装也要根据承重来设计。


  3.桥架的宽度要能将全部电缆放进去,所以宽度应该从电缆直径、电缆数量、电缆间距等数据综合考虑。


  4.根据安装场所设计电缆桥架的安装方式。安装方式有悬吊式、侧壁式、直立式还有混合式,哪种方法最合适就可以用哪种方法来安装,并没有统一的规定。
