母线槽四大分类及详细规格介绍

时间:2019-12-09     作者:鸿顺电力【原创】   阅读

  一、密集型母线槽

  密集型母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至690V,额定工作电流250~5000A的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。


  结构特点:

  1. 密集型母线槽的相与相、相与接头用绝缘螺栓紧固,同时采用双链接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。


  2.新一代环保产品。密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时无有毒气体散发。


  3.布线灵活。密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无须变动供电系统。


  二、空气性母线槽

  空气性母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至660V,额定工作电流250~6000A的供配电系统。


  特点:

  1. 承担配电任务,用于低压配电屏与大、中型负载的连接,主要应用于现代化的车间、厂房和高层建筑。母线导体选用高纯度电解铜,导体表面全长镀锡,提高了导体抗氧化腐蚀能力,加工后再用PVC管热缩处理,相间和对地用绝缘块隔开,铜母排得到双重绝缘保护,绝缘性能大大提高,然后封闭在接地的金属外壳内。


  2. 空气性母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构,不仅外形美观大方,更大大增强母线槽的机械强度和系统的动热稳定性,可彻底解决施工现场大跨距安装的难题。


  3. 空气性母线槽插孔处设计了安全防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的安全性得到了极大的提高。


  4. 外壳防护等级有IP40~IP54,可根据安装使用环境灵活选择,达到母线槽最佳经济输电。


  根据系统需求,可在母线槽任意位置设置插接口,安装快捷,分接方便,使用安全。

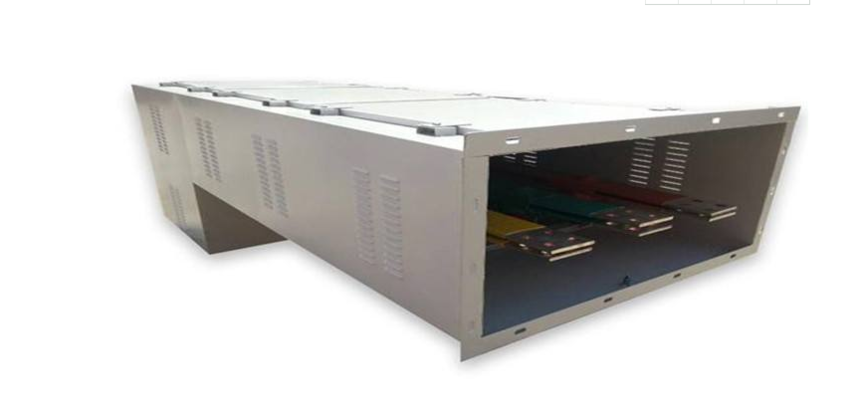

  三、共箱母线

  该系列母线槽具有优良的抗短路性能,由于具有铝(或弱磁钢板)外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低母线槽外壳温度,减小电能损耗,提高载流量,减轻电动力。


  结构特点:

  该系列母线槽结构先进,安装维修空可任意设置于母槽的上部或下部,对于大电流户内母线槽在壳体的两侧及下部设有通风百页窗,来加强散热,降低温升。


  采用双重绝缘及壳体多点连接接地,使维护工作量明显减小,安全性能得到显著提高。


  安装简单,可实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差、安装麻烦、运行不可靠的缺点。


  为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的负面影响,在其与母线槽连接外采用软连接或铜编织带,外壳之间加入橡胶垫来减小震动;对于母线槽本体,在系统中加装减震器,对瓷瓶和导电排实现弹性支持,较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。


  四、高低压母线系统

  母线系统主要应用于低压动力配电柜,进出线回路采用无孔电气安装技术,开关通过母线转接器与母线连接。配电母线既是导电体,又是电器元件的支撑体,并被封闭于后面。
