托盘式玻璃钢电缆桥架的应用范围及选用要点

时间:2019-11-28     作者:鸿顺电力【原创】   阅读

  玻璃钢电缆桥架选用标准,玻璃钢电缆桥架既有金属桥架的刚性,又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强。能广泛应用于石油、化工、电力、轻工、电视、电讯等方面。下面小编将与大家分享托盘式玻璃钢电缆桥架的应用范围以及选用要点的相关信息,希望能够帮助到您!

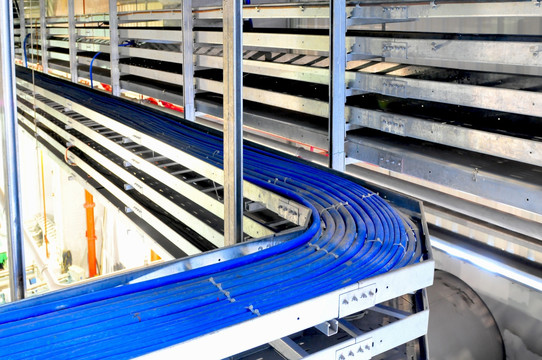

托盘式玻璃钢电缆桥架的应用范围


      一、托盘式玻璃钢电缆桥架的应用范围


  1、槽式玻璃钢电缆桥架


  槽式玻璃钢电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和理腐蚀环境中电缆的防护都有较好效果。


槽式玻璃钢电缆桥架


  2、托盘式玻璃钢电缆桥架


  托盘式玻璃钢电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装也适用于控制电缆的敷设。


托盘式玻璃钢电缆桥架的应用范围


  3、梯级式玻璃钢电缆桥架


  梯级式玻璃钢电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设,特别适用于高、低压动力电缆的敷设.


梯级式玻璃钢电缆桥架


  4、玻璃钢大跨距电缆桥架


  玻璃钢大跨距电缆桥架较一般电缆桥架的支撑跨度大,由于结构上设计精巧,因而又比一般电缆桥架具有自身重量轻,总载荷力小等特点的桥架,所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视等工矿企业的室内外电缆架空的敷设,也可作为地下工事,例如地铁、人防工程的电缆沟和电缆隧道内的支架。


玻璃钢大跨距电缆桥架


  二、托盘式玻璃钢电缆桥架的选用要点


  1、电缆桥架、线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。


  2、电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求。


托盘式玻璃钢电缆桥架的选用要点


  3、在工程防火要求较高的场所,不宜采用铝合金电缆桥架。


  4、电缆梯架、托盘宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%~50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。


  5、在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m时,则工作均布荷载应满足要求。


  6、各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。


  7、在选择电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆最小允许弯曲半径。


  8、对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架,应按工程条件进行强度、刚度及稳定性的计算或试验验证。


  9、几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架之间应考虑维护、检修距离。
