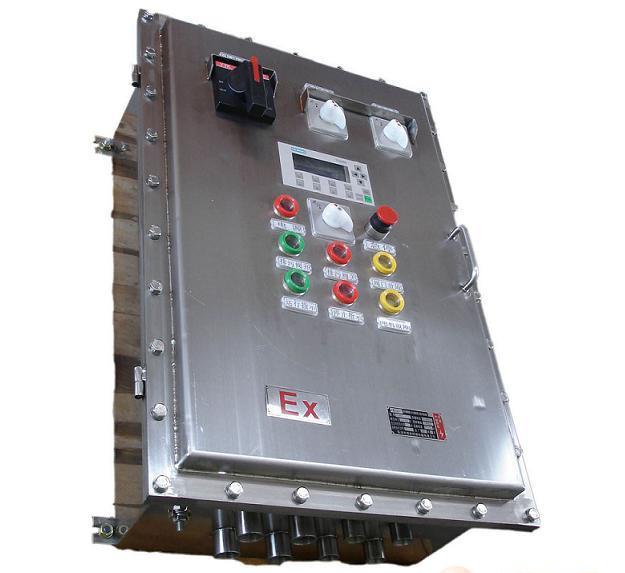

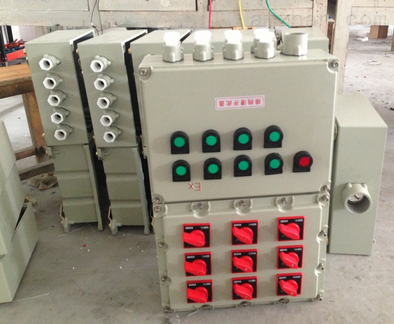

n型防爆配电箱的通用防爆结构时间:2019-10-11 一、n型防爆配电箱外壳防护等级: “n”型防爆配电箱的外壳应该具有相应的防护等级,以防止固体异物、粉尘以及液体进入内部,影响电气设备的正常运行,甚至酿成事故; 1、内装裸露带电零部件的防爆配电箱外壳的防护等级不应该低于IP54;内装绝缘带电零部件的防爆配电箱外壳的防护等级不应该低予IP44。 2、假若设备安装和使用在干净清洁、无液体侵害的场所内,防护等级可以为:对于内装裸露带电零部件的防爆配电箱外壳,IP4X;对于内装绝缘带电零部件的外壳,IP2X; (1)对于那些只有通过安装才能保证防爆配电箱外壳防护等级的设备或组件,检验人员应该在设备安装后再检查一次防护等级,尤其是安装界面处的防护级别; (2)对于那些依靠衬垫来保持防护等级的设备,衬垫应该被粘结在耦合面的一个不拆下的零件的接合面上。而且,衬垫材料自身不应该因为接合面的压紧或老化而粘连在另一接合面上; 二、n型防爆配电箱外壳材料: 1、“n”型防爆配电箱外壳的制作材料没有什么特殊之处,都是采用普通工业电气设备的制作材料,只是不管采用什么材料,“n”型防爆配电箱的外壳都要承受相应的冲击试验,以检验外壳材料的性能和外壳的机械强度; 2、当采用塑料材料来制作这种外壳时,塑料材料的热稳定曲线20000h点的温度指数(TI)应该比设备外壳上最热点的温度至少高出10K。而且,这种塑料材料还应该进行耐热耐寒试验,以及耐光老化试验(假若设备使用于户外阳光下时); 3、如果塑料外壳的电气设备是非固定式设备或者有可能被摩擦、揩拭的固定式设备,塑料外壳还应该具有防静电性能: (1)在塑料中添加适当的导电剂即可以降低它的表面电阻和体电阻; (2)当试验人员按照规定的方法在温度为(23±2)℃和相对湿度为(50±5)%的条件下检测这些改性塑料制品时,测得的绝缘电阻不应该超过1GQ; (3)当然,在防爆配电箱外壳设计时,设计人员若无法避免一些特殊结构,也可以在这种设备周围设置护栏,避免其他物体的碰撞和摩擦;或者设置警告语,例如,“清洁时必须用湿布擦拭!”等等; (4)假若“n”型电气设备塑料外壳的面积不大于100平方,人们则不必考虑它的静电问题; 三、n型防爆配电箱电气连接: 1、在“n”型防爆配电箱与电源或其他外部电路连接时,外部电缆可以在接线盒内与设备的接线端子连接,也可以直接在设备外壳内与相应的接线端子连接; 2、为了保持电缆进入外壳处的防护等级,无论如何外部电缆通过外壳壁时必须要经过电缆引入环节进入外壳内,例如普通工业用电缆引入装置、防爆电气设备用电缆引入装置等; 3、当“n”型防爆配电箱的额定电压超过750V时,电缆引入装置应该采用浇封式电缆密封盒。这种密封盒的结构应该保证在裸露导体进入浇封化合物时的爬电距离和间距符合表1中所示数据; (1)引自GB 3836.8(爆炸性气体环境用电气设备第8部分:“n”型防爆电气设备); (2)本表中所列数据都比表4所示同等电压等级下的数据大一些,主要是考虑到,在这种情况下,浇封化合物必须有效地保证最低可靠程度的隔离; (3)电缆在进入引入装置时还应该用相应的固定方法固定起来,尤其是那些移动式设备必须把电缆固定牢固。 (4)外部电缆与设备接线端子的连接,设备内部导线的连接,都必须牢固可靠。而且,内部导线不允许有中间接头; (5)在接线时,人们应该使用“0”形接线头与接线螺栓进行连接,或使用其他等效的方法连接,不要使用“u”形接线头或插入压紧式连接,同时,还应该调整电气间隙和爬电距离,保证符合相应的要求,即使在设计时已经符合相应要求的情况下; 四、n型防爆配电箱接地和等电位联结: 1、“n”型防爆配电箱,和其他防爆型式的防爆电气设备一样,同样应该设置内接地或等电位系统; 2、这种保护系统,一能够防止设备发生故障时外壳带电,二能够防止杂散磁场在外壳和支撑结构中引起环流;这些都是可能产生放电火花的潜在因素。 通过上述我相信大家对“n”型防爆配电箱也是略有所知了吧。小编今天呢也是就先介绍到这里了,如果还有什么问题可以咨询我们官网客服。 |
